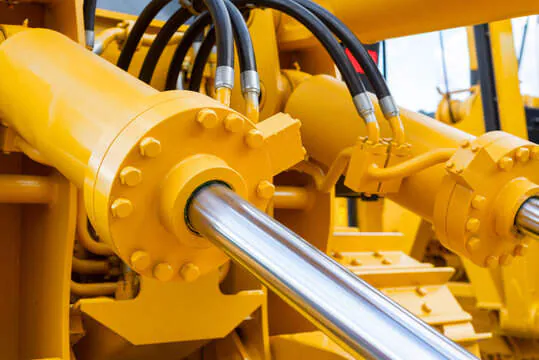

Гідроциліндр є невіддільною частиною гідравлічних систем, відповідальною за передачу сили та здійснення поступального руху. Одним із ключових компонентів гідроциліндра є шток — елемент, що несе основне механічне навантаження та забезпечує стабільну роботу всього пристрою.
Неправильно підібраний шток може стати причиною передчасного зносу, появи корозії або навіть серйозних пошкоджень. У цій статті ми розглянемо типи штоків, їхні характеристики та рекомендації щодо вибору — з орієнтацією на надійність, довговічність та відповідність сучасним стандартам.
Основні типи штоків
У сучасному виробництві використовують два основних види штоків для гідроциліндрів — суцільні та порожнисті хромовані прутки. Кожен із них має свою специфіку та сферу застосування.
🔹 Суцільні хромовані прутки
Ці штоки виготовляють із високоміцних сталей, таких як:
- C45E — підходить для середніх навантажень
- 20MnV6 — забезпечує зварювальну здатність
- 42CrMo4V — призначений для інтенсивної експлуатації
- AISI304 / AISI316 / AISI321 — нержавіючі сталі для агресивного середовища
Ключові переваги:
- Хромування ≥ 20 мкм
- Висока зносостійкість
- Геометрична точність (f7, f8)
🔹 Хромовані пустотілі прутки
Цей тип штоків застосовується в конструкціях, де критично важлива менша вага без втрати міцності. Виготовляються зі сталі E355, проходять кілька етапів термічної обробки: нормалізацію, відпуск і хромування.
Технічні характеристики:
· Діаметр: 10–180 мм
· Товщина стінки: 3–20 мм
· Поверхнева твердість: ≥ 850 HV
· Стійкість до корозії (ISO 9227): ≥ 120 годин
Як вибрати відповідний шток?
Щоб уникнути неприємних наслідків у процесі експлуатації, при виборі штока варто враховувати такі критерії:
✅ Матеріал
Обирайте сталь, яка відповідає умовам використання. Наприклад, для стандартного навантаження підійде C45E, а для агресивних умов — нержавіючі марки.
✅ Розміри
Діаметр і товщина стінки мають відповідати обчисленому механічному навантаженню. Варіанти з товщиною від 3 мм до 20 мм дозволяють оптимізувати вибір.
✅ Поверхнева обробка
Якісне хромування захищає від зносу та корозії. Термічна обробка покращує механічні властивості та стабільність матеріалу.
Практичні рекомендації
- Для складних умов експлуатації обирайте порожнисті або нержавіючі варіанти з товстим хромовим покриттям
- У випадках великих навантажень — прутки зі сталі 42CrMo4V з товстою стінкою
- Якщо важлива легкість, але не можна жертвувати міцністю — використовуйте спеціалізовані штоки з поверхневою обробкою
Підсумки
Вибір штока — це відповідальний крок, що безпосередньо впливає на надійність і довговічність гідроциліндра. При грамотному підході можна не тільки уникнути частих поломок, а й підвищити ефективність роботи всієї гідросистеми.
Не варто орієнтуватися лише на ціну — набагато важливішим є відповідність технічним вимогам та якісна обробка елементів.
